Opis produktu

Hurtownia okrągłych dysków magnetycznych bezpośrednio od Zhaobao Magnet — zaufanego 30-letniego producenta źródeł oferującego niestandardowe rozmiary, wysokotemperaturowe gatunki NdFeB i bezpośrednie ceny fabryczne. Posiadając certyfikaty ISO9001 i IATF16949, zapewniamy doskonałą spójność magnetyczną, szybkie prototypowanie i pełne raporty z testów dla producentów OEM z branży motoryzacyjnej, medycznej, lotniczej i elektroniki użytkowej na całym świecie.

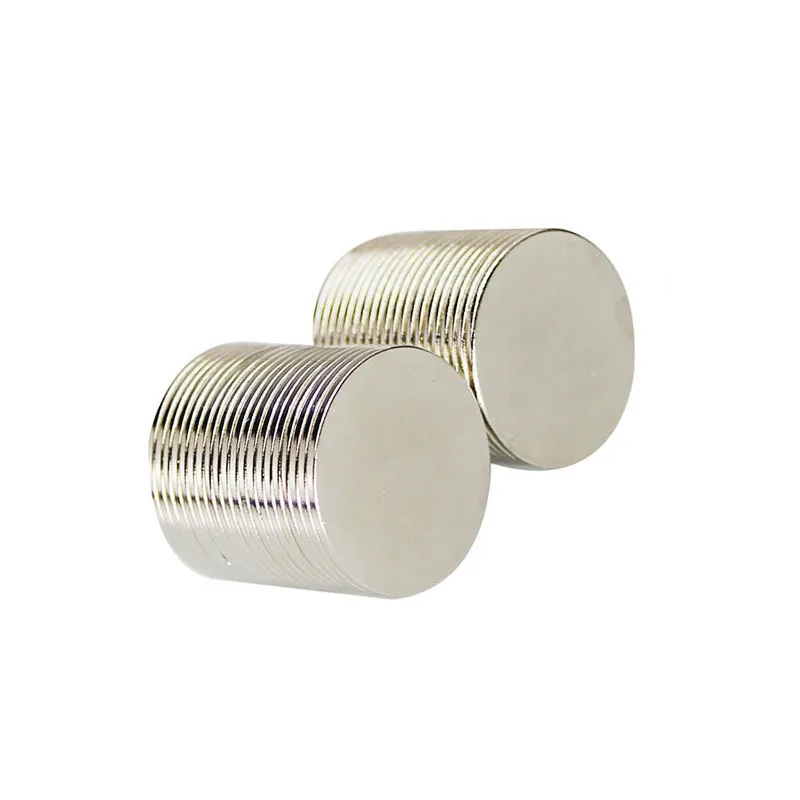

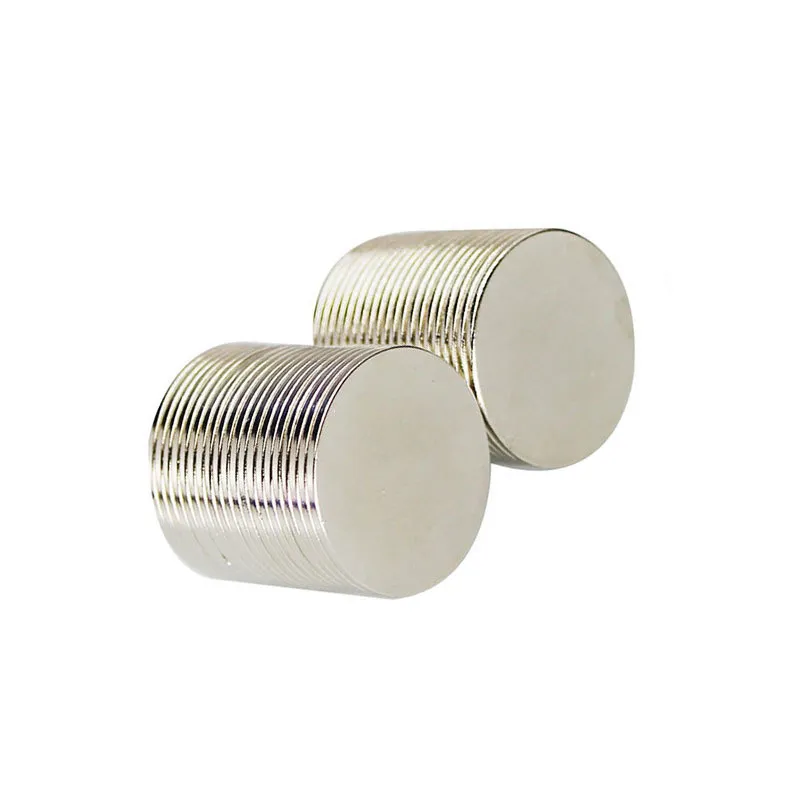

Round Magnetic Discs

Co to są okrągłe dyski magnetyczne?

Okrągłe dyski magnetyczne reprezentują złoty standard w inżynierii magnesów trwałych, zapewniając niezwykłą siłę trzymania, precyzyjną tolerancję wymiarową i wyjątkowo wysoką gęstość strumienia w kompaktowym okrągłym profilu. Te okrągłe elementy z magnesami trwałymi, wykonane głównie z wysokiej jakości spiekanego stopu neodymu, żelaza i boru (NdFeB), charakteryzują się niezrównanymi wartościami produktu energii magnetycznej (BHmax). W przeciwieństwie do zewnętrznych dystrybutorów lub odsprzedawców katalogowych, Ningbo Zhaobao Magnet Co., Ltd. kontroluje cały łańcuch produkcyjny, od rafinacji surowych rud metali ziem rzadkich i mielenia strumieniowego po precyzyjne krojenie, galwanizację i namagnesowanie wielobiegunowe.

Współpracując bezpośrednio z oryginalnym producentem z ponad 30-letnim doświadczeniem w branży, inżynierowie produktu i menedżerowie ds. zakupów eliminują narzuty w łańcuchu dostaw, zapewniając jednocześnie gwarantowaną spójność między partiami. Nasze podejście do projektowania bezpośrednio w fabryce zapewnia, że każdy element magnetyczny spełnia rygorystyczne międzynarodowe standardy jakości, w tym normy IATF 16949 i ISO 9001.

Wyjątkowe właściwości magnetyczne i zalety inżynieryjne

Nowoczesne projekty inżynieryjne stale wymagają większej siły operacyjnej przy coraz bardziej ograniczonych wymiarach fizycznych. Okrągłe dyski magnetyczne Premium radzą sobie z tym wyzwaniem, oferując najwyższy stosunek mocy do masy, zdolny do wywierania sił uciągu setki razy większych niż ich własna masa.

Unikalna symetria strukturalna i jednolita orientacja krystaliczna Nd2Fe14B pozwalają na zoptymalizowany osiowy lub promieniowy rozkład pola. Po zintegrowaniu ze złożonymi zespołami elektromechanicznymi nasze precyzyjne komponenty zapewniają mierzalną poprawę wydajności w terenie:

Zoptymalizowana gęstość strumienia: Konstrukcja osiowo-symetryczna gwarantuje zrównoważony rozkład pola magnetycznego, eliminując zlokalizowane słabe punkty na aktywnej powierzchni bieguna.

Sprawdzony wzrost wydajności czujników: Testy przeprowadzone przez klientów z branży motoryzacyjnej potwierdziły, że zastąpienie standardowych komponentów komercyjnych naszymi precyzyjnymi dyskami magnetycznymi poprawiło dokładność i niezawodność czujnika nawet o 23%.

Kompaktowa integracja: umożliwia inżynierom zastąpienie dużych, ciężkich zespołów magnesów ferrytowych lub ceramicznych cienkimi, bardzo gęstymi okrągłymi elementami z metali ziem rzadkich.

Kompleksowe gatunki materiałów i tolerancje termiczne

Środowisko pracy jest bardzo zróżnicowane — od obudów lotniczych, w których panuje temperatura poniżej zera, po bloki silników samochodowych, w których panuje wysoka temperatura. Ningbo Zhaobao Magnet Co., Ltd. produkuje okrągłe dyski magnetyczne w pełnym spektrum znormalizowanych i bardzo wysokiej jakości preparatów NdFeB dostosowanych do określonych progów temperatur i wymagań dotyczących koercji.

Seria stopni	Maksymalna temperatura robocza (°C)	Remanencja Br (mT)	Koercja wewnętrzna Hcj (kA/m)	Podstawowe pola aplikacji
N35 - N54	80°C	1170 - 1480	≥ 955	Elektronika użytkowa, wyświetlacze, towary konsumpcyjne
N35M - N52M	100°C	1170 - 1450	≥ 1114	Przetworniki akustyczne, przetworniki optyczne, mikroczujniki
N30H - N52H	120°C	1080 - 1450	≥ 1353	Precyzyjne serwomotory, elektronarzędzia, siłowniki
N30SH - N54SH	150°C	1080 - 1480	≥ 1353 / 1592	Czujniki samochodowego układu napędowego, silniki automatyki
N28UH - N54UH	180°C	1020 - 1480	≥ 1990	Silniki trakcyjne pojazdów elektrycznych, generatory energii wiatrowej
N28EH - N48EH / N45AH	200°C - 240°C	1020 - 1380	≥ 2387 / 2785	Pozycjonery lotnicze, zespoły ekstremalnie wysokich temperatur

Opracowane we współpracy technicznej z Chińską Akademią Nauk w naszym dedykowanym centrum technologii inżynieryjnych, nasze zastrzeżone formuły stopów rozwiązują długotrwałe problemy branżowe dotyczące strat rozmagnesowania, rozkładu termicznego i wewnętrznej niespójności wydajności w seriach produkcyjnych na dużą skalę.

Niestandardowa obróbka, powłoki i produkcja OEM

Pozycje katalogowe rzadko odpowiadają niestandardowym specyfikacjom technicznym. Jako doświadczony główny producent, Ningbo Zhaobao Magnet Co., Ltd. specjalizuje się w rozwiązaniach projektowanych na zamówienie. Nasz zakład o powierzchni 60 000 metrów kwadratowych jest wyposażony w najnowocześniejsze maszyny drutowe EDM, automatyczne cięcie, szlifowanie wieloosiowe i zautomatyzowane linie do obróbki powierzchni.

Niestandardowe możliwości inżynieryjne OEM obejmują:

Dostosowanie wymiarowe: Średnice od mikro 0,5 mm do 250 mm; grubości począwszy od ultracienkich profili o grubości 0,2 mm.

Obróbka konstrukcyjna: Precyzyjne otwory stożkowe, pogłębiacze, wielostopniowe krawędzie i zintegrowane metalowe kołki montażowe.

Zaawansowane powłoki ochronne: wielowarstwowe powłoki Ni-Cu-Ni, Cr3+ Zinc, czarna żywica epoksydowa, parylen C (do pomieszczeń czystych w medycynie) i powłoki teflonowe przetestowane pod kątem odporności na ponad 240 godzin ekspozycji na mgłę solną (SST).

Prototypowanie i szybkie pobieranie próbek: Dostarczenie 50 działających próbek prototypów do testów fizycznych i operacyjnych przed zawarciem umowy handlowej.

Kluczowe sektory zastosowań

Dzięki niesamowitej sile trzymania i stabilności strukturalnej nasze zaprojektowane okrągłe dyski magnetyczne są integrowane ze sprzętem o znaczeniu krytycznym w głównych światowych gałęziach przemysłu:

Elektronika samochodowa: czujniki prędkości ABS, enkodery elektrycznego wspomagania kierownicy (EPS), czujniki położenia przepustnicy i jednostki napędowe silników EV.

Sprzęt medyczny i chirurgiczny: urządzenia peryferyjne do rezonansu magnetycznego, szybkozłączki do narzędzi chirurgicznych, systemy mocowania dentystycznego i wszczepialne mikropompy.

Automatyka i robotyka przemysłowa: chwytaki robotyczne na końcu ramienia, systemy sprzężenia zwrotnego silników liniowych, pozycjonery pneumatyczne i wytrzymałe uchwyty magnetyczne.

Urządzenia konsumenckie i przenośne: ultracienkie silniki z dotykowym sprzężeniem zwrotnym, przetworniki akustyczne, inteligentne uchwyty do ładowania pierścienia/zegarka i moduły stabilizacji aparatu.

Przemysł lotniczy i energia odnawialna: systemy siłowników lotniczych, jednostki napędowe mikroturbin i wysokowydajne generatory z napędem bezpośrednim.

Dlaczego warto współpracować z Zhaobao Magnet Group?

Wybór odpowiedniego dostawcy magnesów trwałych wymaga oceny długoterminowej stabilności produkcji, wsparcia technicznego i ścisłej dokumentacji zgodności. Oto dlaczego liderzy branży wybierają firmę Ningbo Zhaobao Magnet Co., Ltd.:

True Direct Factory Manufacturing: brak pośredników, brak marży firm handlowych i pełna przejrzystość operacyjna w naszym zakładzie o powierzchni 60 000 m², w którym pracuje ponad 500 specjalistów.

Ogromna zdolność produkcyjna: Roczna produkcja NdFeB przekraczająca 8 000 ton zapewnia bezproblemową realizację zarówno niestandardowych prototypów w małych partiach (50 sztuk), jak i dużych dostaw komercyjnych (ponad 500 000 sztuk).

Doskonałość w zakresie badań i rozwoju oraz patenty: poparte 22 krajowymi patentami na wynalazki i partnerstwem technicznym z Chińską Akademią Nauk.

Pełna weryfikacja jakości: Pełne certyfikaty kontroli materiałów, krzywe rozmagnesowania (krzywe BH), raporty wymiarowe CMM i dane z testów mgły solnej dostarczane z każdą partią produkcyjną.

Zhaobao Magnet Group IATF 16949 automotive quality management certification

Zhaobao Magnet Group ISO 9001 quality management system certification

Zhaobao Magnet Group international product compliance certification RoHS REACH CE

Zhaobao Magnet Group environmental and social responsibility certification ISO 14001 SA8000

Często zadawane pytania (FAQ)

Poniżej znajdują się spostrzeżenia techniczne i wytyczne dotyczące zamówień dotyczące naszych wysokowydajnych okrągłych dysków magnetycznych:

P1: Jakie tolerancje może utrzymać Ningbo Zhaobao podczas produkcji masowej?

Przy produkcji standardowej osiągamy ścisłe tolerancje wymiarowe w granicach ±0,05 mm. W przypadku bardzo precyzyjnych zastosowań motoryzacyjnych, optycznych i medycznych nasz ultraprecyzyjny proces krojenia i szlifowania wieloosiowego umożliwia na żądanie osiągnięcie wąskich tolerancji od ± 0,01 mm do ± 0,02 mm.

P2: Jak wybrać odpowiednią powłokę powierzchniową dysków magnetycznych w środowiskach korozyjnych?

W przypadku standardowej elektroniki wewnętrznej standardowy Ni-Cu-Ni (trójwarstwowy nikiel) lub Cr3+ Zinc oferuje doskonałą wartość. Do zastosowań morskich lub środowisk o dużej wilgotności zalecamy czarną żywicę epoksydową lub teflon (PTFE). W przypadku pomieszczeń czystych urządzeń medycznych i potrzeb biokompatybilności specjalizujemy się w mikrocienkich powłokach Parylene C.

P3: W jaki sposób bardzo wysokiej jakości magnesy NdFeB zapobiegają rozmagnesowaniu termicznemu w silnikach wysokotemperaturowych?

Wykorzystując zaawansowaną technologię dyfuzji na granicy ziaren (GBD) i zoptymalizowane składy stopów (takie jak N54SH, N54UH, N48EH i N45AH), nasz zespół inżynierów podnosi koercję wewnętrzną (Hcj) do ≥2785 kA/m, umożliwiając niezawodną pracę w temperaturze do 240°C bez nieodwracalnej utraty strumienia.

P4: Jaki jest typowy czas realizacji niestandardowych próbek prototypów w porównaniu z zamówieniami produkcyjnymi o dużej objętości?

Niestandardowe próbki szybkiego prototypu (np. 50 sztuk) są zazwyczaj dostarczane w ciągu 7 do 10 dni roboczych. Zamówienia na masową produkcję komercyjną (np. 500 000 sztuk) są realizowane w ciągu 2 do 3 tygodni, przy wsparciu naszej ogromnej zdolności produkcyjnej wynoszącej 8 000 ton rocznie.

P5: Jakie opcje orientacji magnesowania są dostępne dla komponentów z magnesami okrągłymi?

Oferujemy wiele konfiguracji orientacji w zależności od projektu obwodu magnetycznego, w tym orientację osiową (na całej grubości), promieniową, średnicową, wielobiegunową po jednej stronie i orientację skośną w celu zmniejszenia momentu zaczepowego silnika.

P6: Jakie raporty kontroli jakości i dokumenty dotyczące zgodności są dostarczane z każdą partią?

Każda przesyłka zawiera kompletne certyfikaty kontroli materiałów, krzywe rozmagnesowania (B-H), raporty z walidacji testu w mgle solnej (SST), certyfikaty zgodności z RoHS/REACH oraz dzienniki kontroli wymiarowej CMM.
