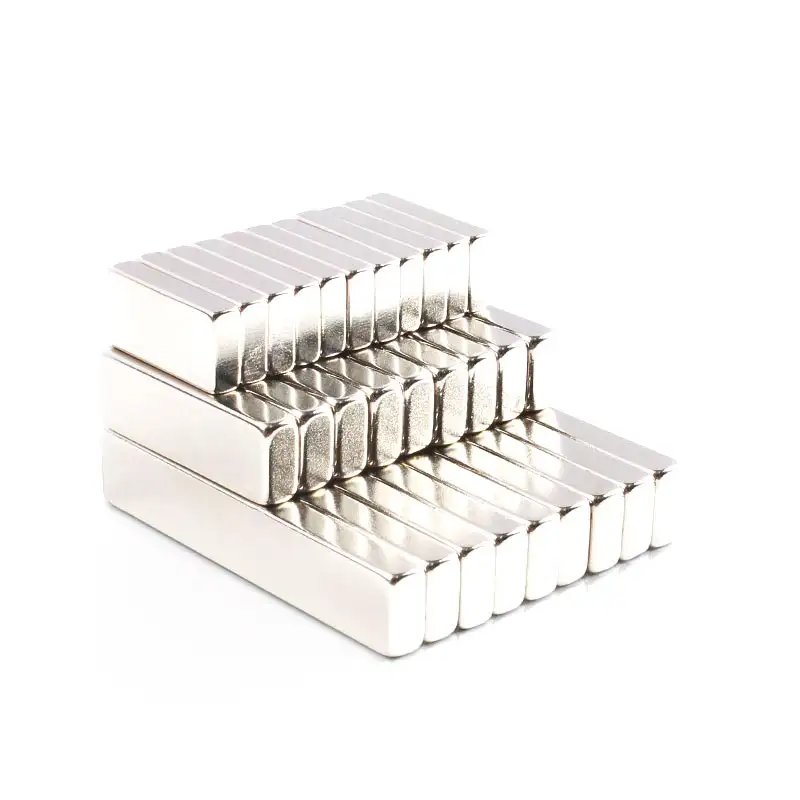

Magnesy prostokątne do czujników

Podstawa Techniczna

Porównanie materiałów magnesów przystosowanych do czujników

Wybór optymalnego stopu magnetycznego ma kluczowe znaczenie przy projektowaniu magnesów prostokątnych do czujników. Różne topologie czujników, takie jak kontaktrony, cyfrowe zatrzaski z efektem Halla i liniowe układy scalone magnetorezystancyjne (AMR/TMR), wymagają określonych profili strumienia magnetycznego, śladów fizycznych i reakcji termicznych. W przypadku standardowych magnesów komercyjnych często występuje niekontrolowane rozproszenie strumienia; jednakże magnesy trwałe klasy sensorowej muszą równoważyć koercję, indukcję resztkową i współczynniki termiczne.

Spostrzeżenie inżynieryjne:Prostokątne bloki neodymowe zapewniają maksymalny strumień na jednostkę objętości, wyzwalając mikroczujniki w przypadku większych szczelin powietrznych. Jednakże w zastosowaniach, w których środowisko doświadcza ekstremalnych skoków temperatur powyżej 300°C, AlNiCo lub SmCo pozostają niekwestionowanym standardem.

Stabilność temperatury, która ma znaczenie

Wahania temperatury bezpośrednio zmieniają punkt pracy i punkt zwolnienia czujników magnetycznych. Przekroczenie maksymalnej temperatury roboczej lub temperatury Curie powoduje nieodwracalne rozmagnesowanie, prowadzące do awarii czujnika lub opóźnienia czasu aktywacji.

W nawigacji lotniczej, wykrywaniu układu napędowego pojazdów i sterowaniu palnikami przemysłowymi zarządzanie temperaturą ma ogromne znaczenie:

Kierunek magnesowania i wyzwalanie czujnika

Oś magnesowania określa kształt obwiedni pola magnetycznego (rozkład Gaussa), który decyduje o odległości przełączania czujnika i jego powtarzalności. Geometrie prostokątne oferują trzy podstawowe tryby magnesowania:

Precyzja wymiarowa zapewniająca niezawodne przełączanie

W nowoczesnym, zautomatyzowanym montażu na dużą skalę niewielka zmiana grubości magnesu przekłada się na znaczną zmianę natężenia pola powierzchniowego. Jeśli grubość partii prostokątnych magnesów różni się o ±0,1 mm, odległość aktywacji czujnika może przesunąć się o kilka milimetrów, powodując fałszywe wyzwolenie lub całkowity błąd przełączania.

Zhaobao Magnet Group stosuje precyzyjne cięcie tarczą diamentową i szlifowanie drutowe EDM, aby zachować wąskie tolerancje wymiarowe do ± 0,01 mm. Gwarantuje to powtarzalność Gaussa między partiami w zakresie ±1,5%, eliminując potrzebę dynamicznej ponownej kalibracji elektroniki czujnika na fabrycznej linii montażowej.

Integralność produktu

Obudowa i powłoka: Ochrona wykraczająca poza magnes

Czujniki w rzeczywistych środowiskach przemysłowych napotykają agresywne płyny, silne wibracje, opary chemiczne i wnikanie wilgoci. Surowo spiekane magnesy trwałe – szczególnie wysokowydajne NdFeB – są podatne na utlenianie i mikroodpryski pod wpływem cyklicznych uderzeń. Dlatego specjalizujemy się w dostarczaniu w pełni hermetyzowanych, gotowych do montażu zespołów magnetycznych, a nie gołych magnesów.

Scenariusze zastosowań

Kontaktrony, czujniki Halla i inne

Prostokątne bloki z magnesami trwałymi służą jako uniwersalny fizyczny wyzwalacz w szerokim spektrum bezdotykowych technologii wykrywania położenia i prędkości:

Rozwiązywanie problemów z wykrywaniem przez bariery

Jedną z głównych zalet inżynieryjnych stosowania magnesów prostokątnych w czujnikach jest ich zdolność do rzutowania linii strumienia magnetycznego przez nieferromagnetyczne materiały barierowe, takie jak stal nierdzewna, aluminium, szkło, plastik i drewno, bez fizycznej penetracji mechanicznej.

Rozwiązania odporne na wysokie temperatury i trudne warunki środowiskowe

Gdy wymagania dotyczące czujników pojawiają się w nieprzyjaznym środowisku, takim jak komory silnika, przemysłowe piece do utwardzania, szyby naftowe lub przewody parowe, konwencjonalne czujniki elektroniczne zawodzą. Łącząc izolowaną jednostkę elektroniczną czujnika umieszczoną w chłodnej strefie z utwardzanymi termicznie prostokątnymi magnesami AlNiCo lub SmCo do czujników umieszczonymi bezpośrednio w gorącej strefie, można uzyskać ciągłą detekcję położenia bez awarii termoelektronicznej.

Personalizacja i zamawianie

Niestandardowy rozmiar, klasa i montaż

W Zhaobao Magnet Group rozumiemy, że nie ma dwóch identycznych architektur czujników. Oferujemy pełną inżynierię niestandardową OEM i ODM dostosowaną bezpośrednio do Twoich modeli CAD i specyfikacji projektu obwodów:

Dlaczego warto współpracować z Zhaobao Magnet Group?

Założona w latach 90. firma Zhaobao Magnet Group zarządza ogromnym kompleksem produkcyjnym o powierzchni 60 000 metrów kwadratowych i zatrudnia ponad 500 wykwalifikowanych pracowników, generując roczną produkcję ponad 8 000 ton magnesów ziem rzadkich. We współpracy z Chińską Akademią Nauk w naszym wspólnym Centrum Technologii Inżynierii Magnesów Trwałych, posiadającym 22 patenty na wynalazki, zapewniamy czystość naszych surowców przekraczającą 95% (w porównaniu ze średnią branżową wynoszącą 80%).

Posiadamy pełne certyfikaty IATF16949, ISO9001, ISO14001 i ISO45001, a nasze produkty spełniają wymagania CE, ROHS, REACH, CP65 i CHCC. Obsługując ponad 3000 międzynarodowych klientów, w tym Huawei, Samsung, General Motors, Hitachi, Volkswagen i Foxconn, zapewniamy wsparcie techniczne 24 godziny na dobę, 7 dni w tygodniu z gwarancją reakcji w ciągu 8 godzin.
