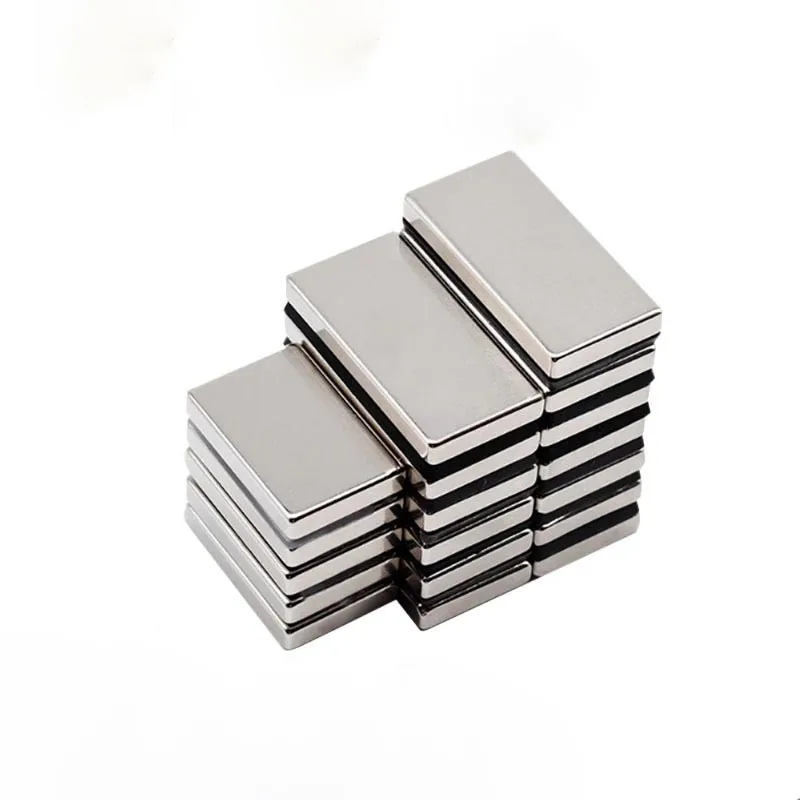

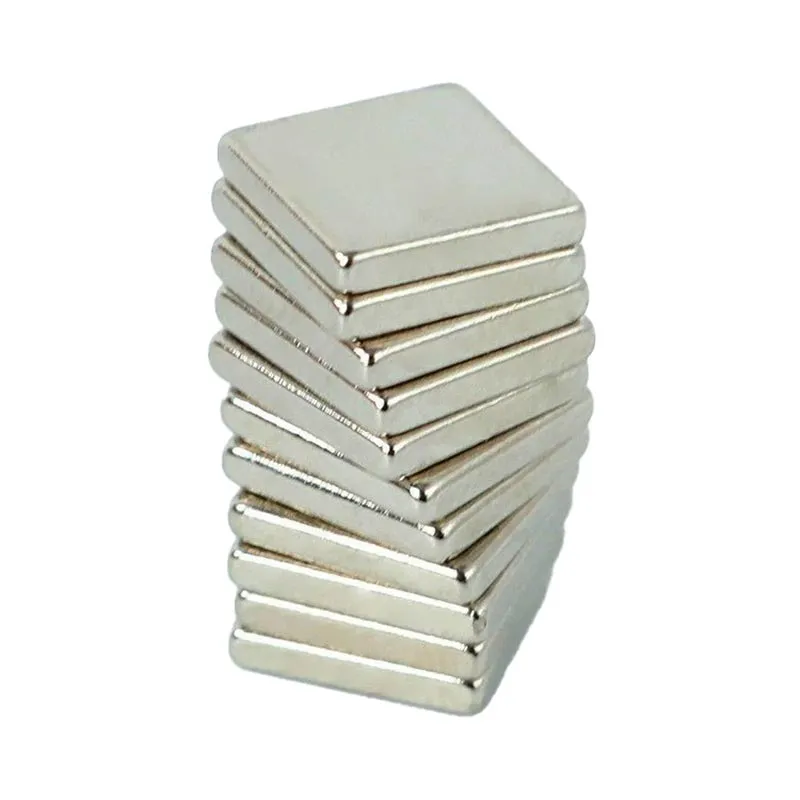

Magnesy neodymowe prostokątne

Zhaobao Magnet Group dostarcza niestandardowe magnesy neodymowe prostokątne dla odbiorców hurtowych. Zbudowana na bazie 30-letniego doświadczenia produkcyjnego, nasza fabryka rozwiązuje wielkogabarytowe zniekształcenia spiekania dzięki zaawansowanej technologii próżniowej. Zapewniamy ścisłe tolerancje ± 0,05 mm, równomierny strumień magnetyczny i solidne powłoki antykorozyjne. We współpracy z CAS dostarczamy na całym świecie wysokowydajne rozwiązania magnetyczne.

Parametry magnetyczne Br, Hcj, BHmax i możliwości temperaturowe (ustawienie zgodne ze standardem IEC)

Aby właściwie określić przemysłowe magnesy prętowe do separatorów, inżynierowie projektujący muszą zrozumieć podstawową zależność pomiędzy kluczowymi właściwościami magnetycznymi zdefiniowanymi w międzynarodowych normach, takich jak IEC 60404-5 (Metody pomiaru właściwości magnetycznych materiałów magnetycznie twardych).

Gęstość strumienia resztkowego (Br)

Gęstość strumienia szczątkowego, wyrażona w teslach (T) lub gausach (G), mierzy indukcję magnetyczną pozostałą w nasyconym magnesie, gdy natężenie pola magnetycznego spadnie do zera. Wyższe wartości Br bezpośrednio korelują z większą siłą trzymania magnetycznego lub wyższym strumieniem magnetycznym w wąskich szczelinach powietrznych. W przypadku standardowych magnesów prostokątnych neodymowych pracujących w temperaturze pokojowej gatunki takie jak N52 lub N54 osiągają wartości Br przekraczające 1,45 Tesli.

Przymus i przymus wewnętrzny (Hcb i Hcj)

Koercja oznacza odporność materiału magnetycznego na rozmagnesowanie. Koercja normalna (Hcb) wskazuje natężenie pola magnetycznego wymagane do zmniejszenia indukcji magnetycznej do zera, podczas gdy koercja wewnętrzna (Hcj) mierzy natężenie pola wymagane do całkowitego zmniejszenia polaryzacji wewnętrznej do zera. W wymagających środowiskach operacyjnych, w których magnesy prętowe do separatorów są narażone na odwrotne pola magnetyczne lub wysokie temperatury robocze, wyższa wartość Hcj ma kluczowe znaczenie, aby zapobiec trwałemu rozmagnesowaniu.

Maksymalny produkt energetyczny (BHmax)

Maksymalny produkt energetyczny, mierzony w Mega-Gauss-Oersted (MGOe) lub kilodżulach na metr sześcienny (kJ/m3), określa maksymalną gęstość energii magnetycznej zmagazynowanej w magnesie. Reprezentuje szczytowy produkt indukcji (B) i natężenia pola (H) wzdłuż krzywej rozmagnesowania. Wyższe BHmax pozwala inżynierom zminimalizować wymiary komponentów przy jednoczesnym zachowaniu niezbędnych parametrów magnetycznych.

Współczynniki termiczne i zależność temperatury roboczej

Spiekane materiały NdFeB charakteryzują się właściwościami zależnymi od temperatury. Współczynniki temperaturowe indukcji magnetycznej α(Br) zwykle mieszczą się w zakresie od -0,09% do -0,12% na stopień Celsjusza, podczas gdy współczynnik temperaturowy koercji wewnętrznej β(Hcj) mieści się w zakresie od -0,50% do -0,65% na stopień Celsjusza. Wraz ze wzrostem temperatury mieszanie termiczne zmniejsza zarówno Br, jak i Hcj. Wybierając magnesy prętowe do separatorów do zastosowań w podwyższonych temperaturach, inżynierowie muszą wybrać gatunki odporne na temperaturę (serie M, H, SH, UH, EH, AH), które utrzymują wystarczającą ilość Hcj, aby zapobiec nieodwracalnej demagnetyzacji termicznej w maksymalnych temperaturach roboczych.

Precyzyjna kontrola zniekształceń spiekania dla dużych magnesów prostokątnych

Produkcja prostokątnych magnesów neodymowych na dużą skalę stwarza poważne wyzwania techniczne, szczególnie dotyczące anizotropowego skurczu i odkształceń podczas spiekania w fazie ciekłej w wysokiej temperaturze. Ponieważ cząstki proszku NdFeB podczas prasowania są układane pod wpływem silnego pola magnetycznego, gęstość zagęszczenia i współczynniki skurczu różnią się znacznie pomiędzy kierunkiem równoległym (oś wyrównania) a kierunkiem prostopadłym.

Zorientowane naciśnięcie pola magnetycznego i jednorodność gęstości

Aby wyeliminować gradienty gęstości powodujące poważne wypaczenia, Grupa Zhaobao wykorzystuje zaawansowaną technologię odlewania taśm w połączeniu z dekrepitacją wodorową (HD) i mieleniem strumieniowym w celu wytworzenia ultradrobnych cząstek o równomiernym rozkładzie wielkości ziaren (3 do 5 mikronów). Na etapie zagęszczania nasze automatyczne wielokomorowe prasy z polem magnetycznym wykorzystują w czasie rzeczywistym sprzężenie zwrotne ciśnienia, aby zapewnić jednolitą gęstość masy zielonej w dużych prostokątnych kształtach.

Specjalistyczne tace do spiekania i kontrola atmosfery

Podczas fazy spiekania próżniowego w temperaturach przekraczających 1000°C, wysokiej jakości prostokątne bloki umieszczane są na specjalnie zaprojektowanych molibdenowych płytach spiekających z beztarciowymi powłokami ceramicznymi. Pozwala to na nieograniczony mikroskopijny skurcz, zapobiegając fizycznym siłom oporu, które powodują zawijanie się krawędzi i deformację łuku. Co więcej, nasze wielostrefowe, sterowane komputerowo piece próżniowe gwarantują równomierność pola temperaturowego w zakresie ±2°C w całej objętości pieca.

Precyzyjne szlifowanie i kontrola na linii

Po spiekaniu i wieloetapowej obróbce cieplnej (wyżarzaniu) nasze duże prostokątne magnesy neodymowe poddawane są precyzyjnemu dwutarczowemu szlifowaniu powierzchni, obróbce elektroerozyjnej drutowej i cięciu CNC. Zintegrowane, szybkie laserowe systemy pomiarowe monitorują dokładność wymiarową długości, szerokości i grubości w czasie rzeczywistym, zapewniając ścisłą zgodność z wąskimi tolerancjami mechanicznymi (± 0,05 mm lub mniej).

Przewodnik po wyborze aplikacji: gatunki, powłoki i warunki pracy

Wybór odpowiedniego gatunku magnesu i zabezpieczenia powierzchni ma kluczowe znaczenie dla długoterminowej stabilności operacyjnej. Poniżej znajduje się nasza matryca wyboru inżynierii magnesów prętowych do separatorów dostosowana do konkretnych środowisk przemysłowych:

Przewodnik dotyczący zakupów i zapewniania jakości

Zhaobao Magnet Group gwarantuje pełną przejrzystość, rygorystyczną kontrolę jakości i standardy produkcyjne pozbawione wad zgodnie z certyfikatem ISO/IATF 16949. Każda dostawa niestandardowych magnesów prętowych do separatorów poddawana jest 100% testom strumienia magnetycznego i weryfikacji wymiarowej.

Lista kontrolna weryfikacji tolerancji wymiarowej

Przed wydaniem niestandardowych serii produkcyjnych prosimy o zapoznanie się i potwierdzenie następujących specyfikacji parametrów fizycznych z naszym zespołem inżynierów technicznych:

• Długość (L) × Szerokość (W) × Grubość (T):Zdefiniuj wymiary w milimetrach (mm) z wymaganymi tolerancjami (standard: ±0,05 mm; precyzja: ±0,02 mm).
• Kierunek namagnesowania:Określ, czy orientacja odbywa się poprzez grubość (zorientowaną wzdłuż T), wzdłuż długości (L), czy w poprzek szerokości (W).
• Fazowania / promienie narożników:Wskazać wymaganą obróbkę krawędzi (np. fazowanie C0,5 mm lub zaokrąglenie krawędzi R0,5 mm), aby zapobiec odpryskom podczas montażu.
• Dane techniczne powłoki:Określ grubość obróbki powierzchni (np. Ni-Cu-Ni 12-25 mikronów) i wymagane godziny odporności na mgłę solną (np. 48h, 96h, 240h).
• Limit działania termicznego:Potwierdź ciągłą i szczytową temperaturę roboczą, aby zapewnić prawidłowy wybór koercji.

Bezpłatny przykładowy proces składania wniosku

Zapewniamy bezpłatne przykładowe testy dla kwalifikowanych projektów OEM/ODM, aby przyspieszyć cykl projektowania:

1. Złożenie wymagań technicznych:Skontaktuj się z naszym zespołem inżynierów sprzedaży, przedstawiając rysunki techniczne, szczegóły docelowego zastosowania i ilości.
2. Ocena inżynierska i przegląd CAD:Nasz zespół badawczo-rozwojowy sprawdza Twój projekt w ciągu 24 godzin, aby zweryfikować wykonalność magnetyczną i stosy tolerancji.
3. Przykładowa produkcja:Próbki o standardowych wymiarach wysyłamy w ciągu 3 do 5 dni roboczych; niestandardowe spiekane prototypy w ciągu 7 do 10 dni.
4. Zawiera raport z testu wydajności:Każdy pakiet próbek zawiera raporty z testów krzywej histerezy (krzywej rozmagnesowania), raporty grubości powłok i arkusze kontroli wymiarów.

O Grupie Zhaobao Magnet

Założona w latach 90-tych firma Zhaobao Magnet Group jest 30-letnią fabryką magnesów i jednym z pierwszych przedsiębiorstw zajmujących się produkcją magnesów ziem rzadkich w Chinach. Po 30 latach rozwoju, ciągłych inwestycji oraz rygorystycznych badań i rozwoju w dziedzinie silnych magnesów, Grupa Zhaobao wyrosła na dużego producenta produktów z magnesami trwałymi, integrującego badania i rozwój, produkcję i sprzedaż. Nasza główna fabryka magnesów zajmuje powierzchnię 60 000 metrów kwadratowych i zatrudnia ponad 500 wykwalifikowanych pracowników. Obecnie nasza roczna produkcja wysokiej jakości silnych magnesów neodymowych przekracza 8 000 ton, co ugruntowuje naszą pozycję wiodącej bazy produkcyjnej magnesów trwałych w Chinach.

Grupa Zhaobao specjalizuje się w produkcji różnych magnesów trwałych, w tym magnesów neodymowych, magnesów ferrytowych, magnesów SmCo i magnesów AlNiCo. Produkty te służą różnym światowym sektorom, w tym inżynierii samochodowej, elektronice, telekomunikacji, sprzętowi medycznemu, lotnictwu i automatyce przemysłowej. Wykorzystując technologie magnesów jako naszą podstawową kompetencję, opracowujemy również niestandardowe zespoły magnetyczne, narzędzia magnetyczne, zabawki magnetyczne i specjalistyczny sprzęt mechaniczny. Poza standardowymi wymiarami wyróżniamy się oferowaniem dostosowanych projektów technicznych, precyzyjnej obróbki i produkcji na zamówienie wysokowydajnych magnesów prostokątnych neodymowych, które dokładnie spełniają rygorystyczne wymagania inżynieryjne klientów.

Często zadawane pytania

P1: Jeśli prostokątne magnesy neodymowe odpryskują lub pękają podczas montażu, kto jest odpowiedzialny?

Spiekane magnesy neodymowe są materiałami z natury kruchymi ze względu na ich międzymetaliczną strukturę krystaliczną. Jeśli uszkodzenie nastąpi na skutek niewłaściwego opakowania lub transportu, Zhaobao Group bierze na siebie pełną odpowiedzialność i zapewnia natychmiastową bezpłatną wymianę. Jeśli podczas montażu wewnętrznego nastąpi pęknięcie z powodu niewłaściwej obsługi, nasz zespół inżynierów pomoże w zaprojektowaniu specjalistycznych niemagnetycznych przyrządów montażowych i zderzaków ochronnych, aby zapobiec odpryskom.

P2: Co się stanie, jeśli magnesy utracą namagnesowanie podczas transportu morskiego lub powietrznego?

Nieekranowane magnesy mogą ulec rozmagnesowaniu lub spowodować zagrożenia w transporcie, jeśli zostaną wystawione na działanie silnych pól zewnętrznych lub dużych wahań temperatury. Grupa Zhaobao pakuje cały eksport przy użyciu niestandardowych pojemników z ekranem magnetycznym (pudełek wyłożonych żelazem) zgodnych z przepisami IATA dotyczącymi towarów niebezpiecznych i standardami transportu morskiego. Gwarantujemy zerową utratę wydajności lub rozmagnesowanie podczas transportu w normalnych warunkach logistycznych.

P3: Jak zagwarantować spójność magnetyczną w dużej partii składającej się z 100 000 prostokątnych kawałków?

Wykorzystujemy zautomatyzowany sprzęt do przesiewania strumienia magnetycznego w 100% wraz ze statystyczną kontrolą procesu (SPC). Każda partia magnesów jest testowana pod kątem Br, Hcj i maksymalnej konsystencji produktu energetycznego. Gwarantujemy, że odchylenie powierzchniowego pola magnetycznego w tej samej partii mieści się w granicach ±1,5% do ±2,0%.

P4: Czy magnesy neodymowe prostokątne można bezpośrednio obrabiać lub wiercić po spiekaniu?

Zdecydowanie odradza się bezpośrednie mechaniczne cięcie lub wiercenie standardowymi narzędziami stalowymi po spiekaniu, ponieważ lokalne ogrzewanie może spowodować termiczne rozmagnesowanie i iskrowe spalanie proszku NdFeB. Wszelkie skomplikowane kształtowanie, nacinanie otworów lub wiercenie otworów należy wykonać przed końcowym namagnesowaniem przy użyciu piły diamentowej lub szlifowania ultradźwiękowego CNC w ciągłym przepływie cieczy chłodzącej.

P5: W jaki sposób Zhaobao Magnet Group pomaga, gdy doświadczymy nieoczekiwanej utraty wzbudzenia motorycznego?

We współpracy z „Centrum Technologii Inżynierii Silników z Magnesami Trwałymi” (współtworzonym z Chińską Akademią Nauk) nasz zespół techniczny przeprowadza analizę awarii magnesów zdegradowanych. Testujemy historię termiczną, krzywe utleniania mikrostruktury i rozmagnesowania, aby określić pierwotną przyczynę — przeciążenie termiczne, skoki pola odwrotnego lub awarię powłoki — i dostarczamy przeprojektowane gatunki zamienne o wysokiej koercji (np. przejście na serie SH, UH lub EH).
