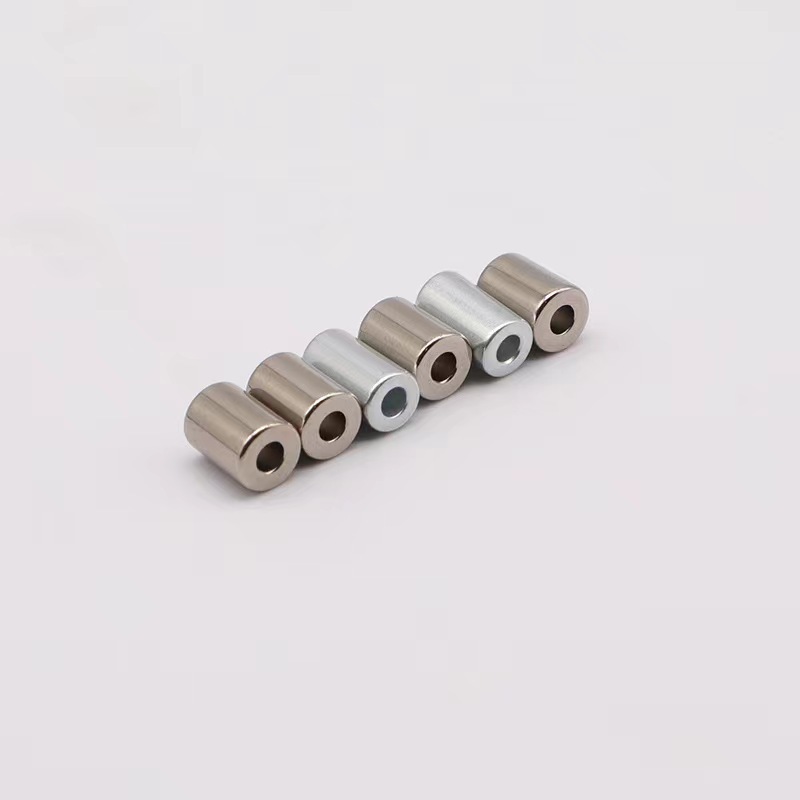

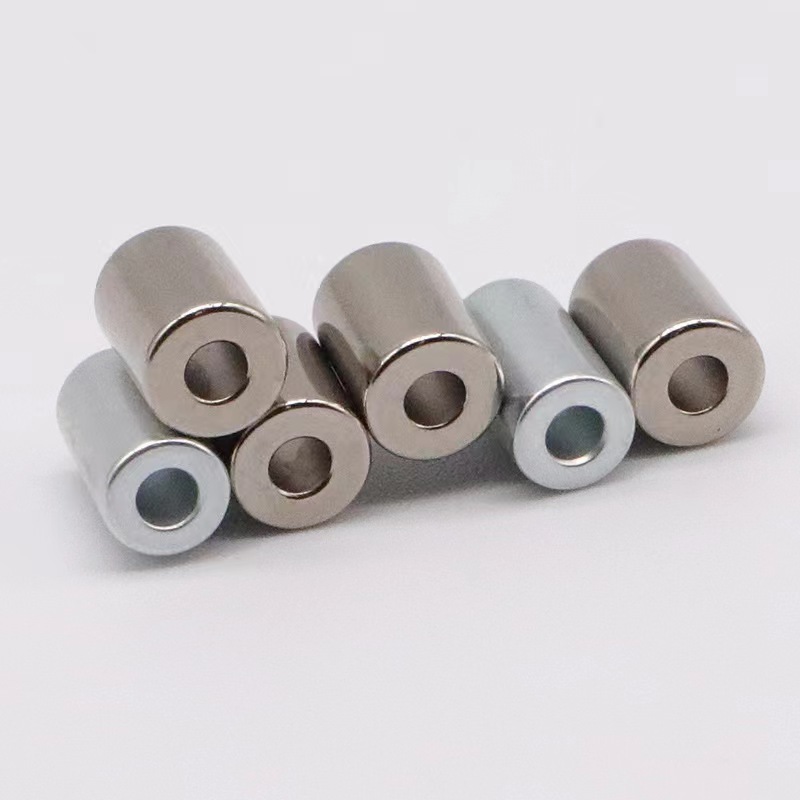

magnes pierścieniowy ndfeb

Zaprojektowane do zastosowań wymagających zoptymalizowanej geometrii pola magnetycznego, nasze magnesy pierścieniowe NdFeB zapewniają efektywne zarządzanie strumieniem magnetycznym dzięki swojej pierścieniowej konstrukcji. Te neodymowe magnesy w kształcie pierścienia zostały specjalnie zaprojektowane do silników, czujników, enkoderów i sprzętu audio, gdzie ich konfiguracja toroidalna umożliwia kompaktowe konstrukcje obwodów magnetycznych i integrację zajmującą mało miejsca. Dostępny w różnych klasach od N35 do N52 i z wieloma wzorami namagnesowania (osiowy, promieniowy, wielobiegunowy), każdy magnes pierścieniowy NdFeB jest produkowany z precyzyjną kontrolą wymiarową, równomiernym rozkładem pola magnetycznego i solidnymi powłokami ochronnymi odpowiednimi do wymagających środowisk operacyjnych.

Wyślij zapytanie

Opis produktu

Magnesy pierścieniowe NdFeB | Wysokowydajne magnesy neodymowe pierścieniowe do silników i czujników

Magnesy pierścieniowe NdFeB: precyzyjnie zaprojektowane magnesy neodymowe do zaawansowanych zastosowań

Średnica zewnętrzna (OD)

3 mm - 150 mm

Średnica wewnętrzna (ID)

1mm - 120mm

Grubość (wysokość)

1 mm - 50 mm

Koncentryczność

≤0,05 mm

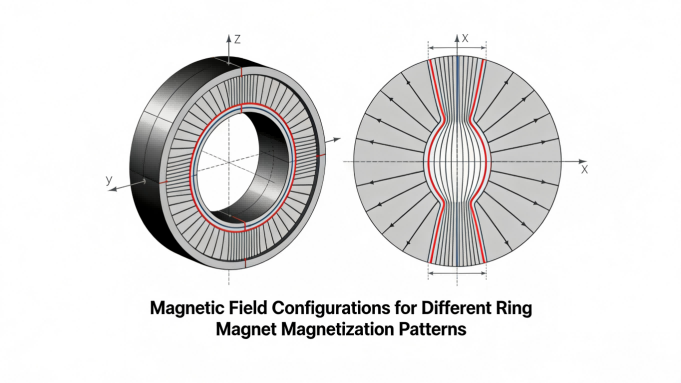

Opcje magnesowania dla magnesów pierścieniowych

Namagnesowanie osiowe:Bieguny magnetyczne na powierzchni górnej i dolnej (na całej grubości). Idealny do silników o strumieniu osiowym, sprzęgieł magnetycznych i zastosowań trzymania, gdzie pole magnetyczne jest prostopadłe do powierzchni montażowej.

Namagnesowanie promieniowe:Bieguny magnetyczne na wewnętrznych i zewnętrznych powierzchniach cylindrycznych. Preferowany do bezszczotkowych silników prądu stałego, serwomotorów i enkoderów obrotowych, gdzie pole magnetyczne jest równoległe do osi obrotu.

Namagnesowanie wielobiegunowe:Wiele par biegunów północ-południe na obwodzie. Stosowany w silnikach krokowych, precyzyjnych systemach pozycjonowania i kołach enkoderów wymagających precyzyjnej rozdzielczości kątowej.

Inżynierskie zalety geometrii magnesu pierścieniowego

Zoptymalizowana konstrukcja obwodu magnetycznego

Geometria pierścieniowaMagnesy pierścieniowe NdFeBtworzy naturalnie skupione pola magnetyczne z minimalnym strumieniem błądzącym, co czyni je idealnymi do zastosowań wymagających precyzyjnej kontroli pola. Wydrążony środek zmniejsza zużycie materiału przy jednoczesnym zachowaniu efektywnej objętości magnetycznej i umożliwia montaż wału lub komponentu przez środek. Konstrukcja ta jest szczególnie korzystna w zastosowaniach silnikowych, gdzie magnes pierścieniowy można zamontować bezpośrednio na wałach wirnika, tworząc wydajne pola magnetyczne w szczelinie powietrznej przy minimalnych stratach w obwodzie magnetycznym.

Precyzyjna kontrola wymiarowa

Produkcja spójnaMagnesy pierścieniowe NdFeBwymaga specjalistycznych narzędzi i kontroli procesu w celu utrzymania koncentryczności (zwykle ≤0,05 mm), równoległych powierzchni i precyzyjnych relacji średnicy wewnętrznej/zewnętrznej. Nasz sterowany CNC sprzęt do szlifowania i krojenia diamentów utrzymuje tolerancje wymiarowe na krytycznych powierzchniach wynoszące ± 0,02 mm, a specjalistyczne mocowania podczas spiekania zapobiegają wypaczeniu i utrzymują okrągłość. Precyzyjna geometria zapewnia właściwe dopasowanie zespołów i stałą wydajność magnetyczną we wszystkich partiach produkcyjnych.

Jednolita aplikacja powłoki

Nakładanie powłok ochronnych naMagnesy pierścieniowe NdFeBstwarza wyjątkowe wyzwania ze względu na złożoną geometrię zarówno powierzchni wewnętrznych, jak i zewnętrznych. Nasze zautomatyzowane linie galwaniczne wykorzystują specjalnie zaprojektowane mocowania i zoptymalizowane mieszanie kąpieli, aby zapewnić jednolitą powłokę Ni-Cu-Ni (całkowita grubość 12-15 μm) na wszystkich powierzchniach, łącznie z otworem wewnętrznym. Do zastosowań krytycznych oferujemy ulepszone opcje powlekania, w tym epoksydowe uszczelnianie krawędzi, aby zapobiec punktom inicjacji korozji w wymagającym obszarze średnicy wewnętrznej.

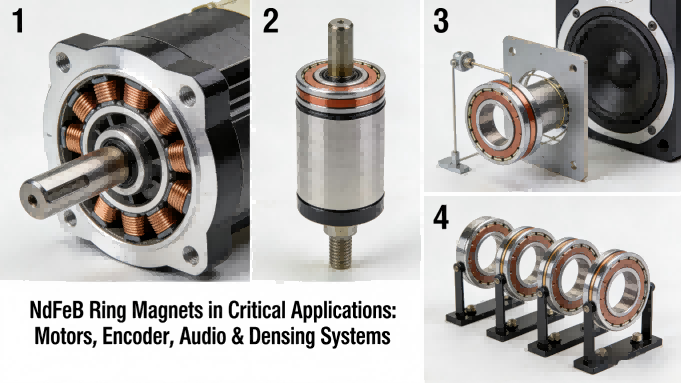

Podstawowe zastosowania magnesów pierścieniowych NdFeB

Układy silnikowe

Bezszczotkowe silniki prądu stałego, serwomotory, silniki krokowe, silniki wrzecionowe i wirniki generatorów wymagające kompaktowych, wydajnych obwodów magnetycznych.

Czujniki i enkodery

Enkodery obrotowe, czujniki położenia, czujniki prędkości i systemy magnetyczne wymagające precyzyjnego pomiaru kąta.

Sprzęt audio

Głośniki, mikrofony, słuchawki i przetworniki audio wykorzystujące geometrię magnesu pierścieniowego w celu zoptymalizowania pól magnetycznych.

Urządzenia medyczne

Komponenty MRI, narzędzia chirurgiczne, sprzęt diagnostyczny i pompy medyczne wymagające precyzyjnych komponentów magnetycznych.

Dane techniczne: Standardowa seria magnesów pierścieniowych NdFeB

Poniższa tabela szczegółowo opisuje nasz standardowy asortymentMagnesy pierścieniowe NdFeBo wspólnych wymiarach i specyfikacjach. Niestandardowe konfiguracje, w tym specjalne wymiary, gatunki, wzory namagnesowania i powłoki, są dostępne dla zastosowań OEM przy odpowiednich minimalnych ilościach zamówienia.

Kod serii	Wymiary (OD×ID×H) mm	Dostępne stopnie	Namagnesowanie	Typowy Gauss (powierzchnia)	Siła przyciągania*	Podstawowe zastosowania
RR-10	10×5×3	N35, N38, N42	Osiowy	2300-2500 G	0,8 kg	Małe czujniki, mikrosilniki
RR-20	20×10×5	N38, N42, N45	Osiowy/promieniowy	2400-2600 g	2,5 kg	Enkodery, małe silniki prądu stałego
RR-30	30×15×8	N40, N42, N45H	Promieniowy	2500-2700 g	6,5 kg	Serwosilniki, siłowniki
RR-50	50×25×10	N42H, N45SH, N48	Promieniowy/wielobiegunowy	2600-2800 g	15,0 kg	Silniki BLDC, napędy przemysłowe
RR-80	80×40×15	N45SH, N48H, N50	Wielobiegunowy	2700-2900 G	32,0 kg	Duże silniki, generatory
Niestandardowe pierścienie	Zakres średnicy zewnętrznej 3-150 mm	N30-N55 wszystkie serie	Wszystkie wzory	2200-3000 G	Specyficzne dla aplikacji	Specjalistyczne zastosowania

*Siła uciągu mierzona na płycie stalowej przy bezpośrednim kontakcie. Rzeczywista siła trzymania różni się w zależności od materiału powierzchni współpracującej, wykończenia i obszaru styku.

Zapewnienie jakości w zastosowaniach z magnesami pierścieniowymi

Każda partia produkcyjna naszegoMagnesy pierścieniowe NdFeBprzechodzi kompleksową weryfikację jakości dotyczącą geometrii pierścieniowych. Wykonujemy pomiary koncentryczności przy użyciu współrzędnościowych maszyn pomiarowych (CMM) ze stołami obrotowymi, mapowanie pola magnetycznego za pomocą specjalistycznych uchwytów sond do powierzchni o średnicy wewnętrznej oraz weryfikację grubości powłok w wielu punktach zarówno na średnicy wewnętrznej, jak i zewnętrznej. Nasze wyspecjalizowane urządzenia testowe symulują rzeczywiste warunki montażu, aby zweryfikować działanie magnetyczne w reprezentatywnych zastosowaniach. Kompletne certyfikaty testów obejmują dane wymiarowe, parametry właściwości magnetycznych i weryfikację powłoki w celu zapewnienia pełnej identyfikowalności.

IATF 16949:2016 ISO 9001:2015 Certyfikat koncentryczności Zgodny z REACH i RoHS Pełne mapowanie pól Testowane w zastosowaniu silnikowym

Wytyczne dotyczące montażu i integracji magnesu pierścieniowego

Prawidłowa instalacjaMagnesy pierścieniowe NdFeBma kluczowe znaczenie dla optymalnej wydajności i bezpieczeństwa. Zapewniamy szczegółowe wytyczne techniczne, w tym zalecane pasowania wciskowe (zwykle o średnicy 0,02–0,05 mm), protokoły klejenia do zastosowań wymagających dużych prędkości oraz zagadnienia dotyczące rozszerzalności cieplnej obudów metalowych. W przypadku pierścieni namagnesowanych wielobiegunowo dostarczamy oznaczenia orientacji i precyzyjne odniesienia do ustawienia kątowego, aby zapewnić prawidłowe ustawienie faz w zastosowaniach silników i enkoderów. Nasz zespół inżynierów może zapewnić zalecenia dotyczące montażu specyficzne dla danego zastosowania, w oparciu o warunki pracy i wymagania dotyczące wydajności.

Poproś o próbki magnesów pierścieniowych lub konsultację techniczną

Nasz zespół inżynierów specjalizuje się w zastosowaniach z magnesami pierścieniowymi i zapewnia kompleksowe wsparcie techniczne, w tym analizę obwodów magnetycznych, ocenę wydajności cieplnej i zalecenia dotyczące projektu montażu. Oferujemy bezpłatną próbkęMagnesy pierścieniowe NdFeBdo oceny w konkretnym zastosowaniu, wraz z certyfikatami testów i danymi dotyczącymi wydajności. Skontaktuj się z nami, podając wymagania wymiarowe, specyfikacje wydajności i szczegóły zastosowania, aby uzyskać kompleksową propozycję techniczną i wycenę.

Poproś o konsultację dotyczącą magnesu pierścieniowego

Specjalista od magnesów pierścieniowych: +86-18226620303 (WhatsApp/WeChat) | E-mail: zb25@magnets-world.com | Odpowiedź techniczna w ciągu 2 godzin roboczych w przypadku zapytań dotyczących magnesów pierścieniowych
