W odróżnieniu od magnesów o standardowych rozmiarach,duże magnesy ziem rzadkichwymagają specjalistycznej inżynierii obwodów magnetycznych, aby zapobiec samorozmagnesowaniu i zapewnić równomierny rozkład strumienia. Nasz zespół inżynierów wykorzystuje oprogramowanie do analizy elementów skończonych (FEA), aby zoptymalizować kierunek magnesowania i współczynnik kształtu, maksymalizując produkt BH przy jednoczesnym zachowaniu integralności strukturalnej w całej objętości magnesu.
Produkty
duże magnesy ziem rzadkich

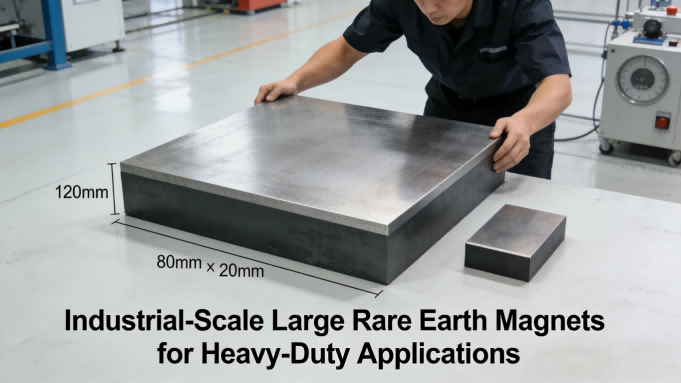

W przypadku projektów wymagających znacznej siły magnetycznej na dużych obszarach nasze przemysłowe duże magnesy ziem rzadkich zapewniają niezrównaną gęstość energii magnetycznej i niezawodność konstrukcyjną. Zaprojektowane z najwyższej jakości materiałów neodymowych i wyprodukowane w ramach naszego pionowo zintegrowanego procesu produkcyjnego, magnesy te utrzymują stałą wydajność w wymagających środowiskach przemysłowych. Dzięki wymiarom sięgającym 150 mm i specjalistycznym konfiguracjom do zastosowań wymagających wysokiego momentu obrotowego, nasze duże magnesy ziem rzadkich służą jako krytyczne elementy generatorów turbin wiatrowych, systemów separacji magnetycznej i ciężkiego sprzętu automatyki przemysłowej.
Wyślij zapytanie
Opis produktu
Przemysłowe duże magnesy ziem rzadkich: rozwiązania o dużej mocy do zastosowań o dużych obciążeniach
Zalety inżynieryjne naszych wielkoskalowych magnesów ziem rzadkich
Zoptymalizowana konstrukcja obwodu magnetycznego
Integralność strukturalna i zarządzanie temperaturą
Zwiększona masa magnesów wielkoformatowych stwarza wyjątkowe wyzwania w zakresie rozszerzalności cieplnej i naprężeń mechanicznych. Stosujemy gatunki NdFeB wzmocnione dysprozem (serie H, SH, UH) o ulepszonych współczynnikach temperaturowych, zapewniających stabilność operacyjną do 180°C. Analiza naprężeń wewnętrznych podczas spiekania zapobiega mikropękaniomduże magnesy ziem rzadkicho wymiarach przekraczających 100 mm.
Precyzyjne przetwarzanie dla dużych formatów
Spójność produkcji staje się coraz bardziej krytyczna w przypadku większych objętości magnesów. Nasz wyspecjalizowany sprzęt do szlifowania CNC utrzymuje tolerancję ± 0,02 mm nawet przy wymiarach 150 mm, podczas gdy nasze opatentowane wielokierunkowe systemy magnesowania zapewniają równomierność namagnesowania > 95% w całej objętości każdegoduży magnes ziem rzadkich.
Dane techniczne: Seria dużych magnesów ziem rzadkich
W poniższej tabeli szczegółowo opisano naszą standardową ofertę wielkoformatowych magnesów ziem rzadkich. Do zastosowań OEM dostępne są konfiguracje niestandardowe, w tym określone wymiary do 150 mm, magnesowanie wielobiegunowe i specjalistyczne powłoki.
| Szereg | Typowe wymiary (mm) | Dostępne stopnie | Energia magnetyczna (BHmax, MGOe) | Maks. Temperatura pracy | Podstawowe zastosowania przemysłowe |
|---|---|---|---|---|---|
| LRM-100 | 100×50×20 do 120×80×25 | N42SH, N45H, N48 | 42-48 MGOe | 150°C | Duże wirniki silników, podnośniki magnetyczne |
| LRM-120 | 120×60×25 do 150×80×30 | N40UH, N42SH, N45M | 40-45 MGOe | 180°C | Generatory turbin wiatrowych, separatory magnetyczne |
| LRM-150 | 150×100×30 do 150×150×40 | N38EH, N40UH, N42H | 38-42 MGOe | 200°C | Automatyka przemysłowa, czujniki maszyn ciężkich |
| Niestandardowy duży format | Do 150×200×50 | N35-N52 wszystkie serie | 35-52 MGOe | 80-220°C | Indywidualne rozwiązania dla badań i rozwoju oraz sprzętu specjalistycznego |
Doskonałość w produkcji wielkogabarytowych komponentów magnetycznych

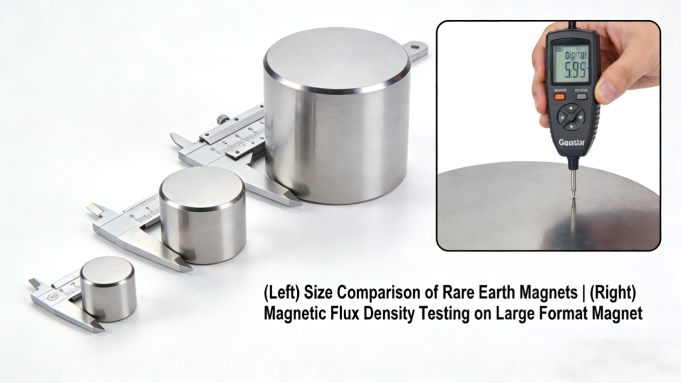

Produkcja niezawodnaduże magnesy ziem rzadkichwymaga specjalistycznego sprzętu i kontroli procesu. W naszym obiekcie o powierzchni 30 000 metrów kwadratowych znajdują się dedykowane linie produkcyjne magnesów wielkoformatowych, w tym 500-tonowe prasy hydrauliczne do równomiernego zagęszczania, ponadgabarytowe piece do spiekania z precyzyjnymi profilami temperatur oraz niestandardowe, wielokierunkowe uchwyty do magnesowania. Każdy duży magnes przechodzi weryfikację wymiarową, wykrywanie wad powierzchni i mapowanie magnetyczne w pełnej objętości, zanim otrzyma naszą standardową powłokę Ni-Cu-Ni (całkowita grubość co najmniej 15 μm) chroniącą przed korozją.
IATF 16949:2016 ISO 9001:2015 Specjalizacja wielkoformatowa Pełnowymiarowe mapowanie magnetyczne Zgodny z RoHS i REACH
Wskazówki dotyczące obsługi i integracji
Ze względu na ich znaczną siłę magnetyczną, naszeduże magnesy ziem rzadkichwymagają specjalistycznych protokołów postępowania. Zapewniamy szczegółową dokumentację techniczną, w tym procedury bezpiecznego oddzielania, zalecane mocowania montażowe i rozważania dotyczące rozszerzalności cieplnej w celu integracji z produktem końcowym. Wszystkie duże magnesy są dostarczane z niemagnetycznymi przekładkami i pakowane we wzmocnione 8-komorowe opakowanie wewnętrzne w drewnianych skrzyniach klasy eksportowej, zapewniających maksymalną ochronę podczas transportu.
Poproś o konsultację techniczną dotyczącą zastosowania dużych magnesów
Integracja wielkoformatowych magnesów ziem rzadkich wymaga precyzyjnych specyfikacji i inżynierii zastosowań. Nasz zespół techniczny zapewnia bezpłatną analizę aplikacji, w tym symulację obwodów magnetycznych, prognozowanie wydajności cieplnej i wsparcie integracji CAD. Skontaktuj się z nami, podając swoje wymagania wymiarowe i parametry użytkowe, aby uzyskać szczegółową ofertę.
Bezpośredni kontakt techniczny: +86-18226620303 (WhatsApp/WeChat) | E-mail: zb25@magnets-world.com
